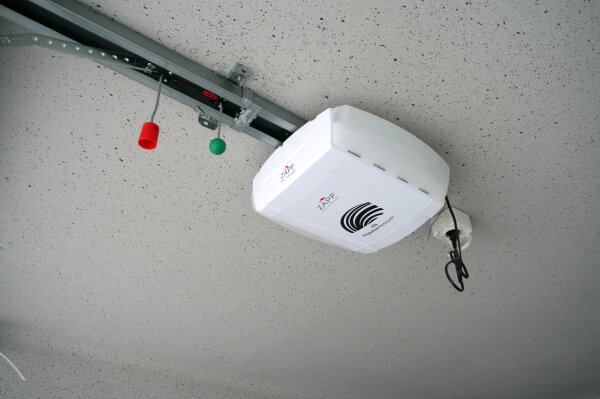

Impulse Premium Garagentorantrieb von ZAPF- als Komplett-Set mit K-/ M-/ L-Schiene oder ohne Schiene
Der Impulse Premium Garagentorantrieb ist das Top-Modell aus dem Hause ZAPF. Besonders Leistungsstark mit einer Zug- und Druckkraft von 1.100 N eignet sich der Antrieb auch für sehr große und sehr schwere Tore und ist dabei trotzdem sparsam dank der patentierten blueline-Technologie. Funktionen wie Softlauf, Aufschubsicherung, Blockierschutz oder Schnelllauf sind nur ein paar der technischen Feinheiten von diesem elektrischen Torantrieb.
Die sparsame LED-Beleuchtung sorgt für ausreichend Licht in Ihrer Garage. Die neue bi-linked Technologie ermöglicht Ihnen die Abfrage des Torzustandes. Der Benutzer erhält dank einer zweifarbigen LED-Anzeige die Information, ob das Garagentor gerade offen oder geschlossen steht. Die Technologie überzeugt nicht nur durch eine Funk-Fernbedienung in edlem Design, sondern zeichnet sich auch durch seine absolut sichere bidirektionale Funk-Verschlüsselung aus.
5 Jahre Herstellergarantie (siehe Garantiebedingungen)
Merkmale:
- Strom-Spar-Technik blueline
- Schnelllauf Funktion speed
- Elektronische Endabschaltung
- Soft-Start /Soft-Stopp/Soft-Lauf
- Elektronische Aufschubsicherung
- Blockierschutz
- Laufzeitbegrenzung
- Entriegelung über Zugseil (innen)
- Antriebskopf um +/- 90° drehbar
- Marantec EOS Programmierung mit LC-Display
- Drehrichtungsumkehr programmierbar
- Back jump (Entlastung der Schließkante)
- Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
- Anschluss Taster, Lichtschranke, Haltkreis
- Toraufzeit und Vorwarnzeit programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Abschaltautomatik AUF und ZU getrennt programmierbar
- Zwischenposition AUF und ZU getrennt programmierbar
- Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Programmierbarer Impulseingang und Ausgang
- Wartungszähler (Intervall programmierbar) und Zyklenzähler
- Fehlersignalisierung mit Fehlerspeicher
- Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)
- Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
- Anschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)
- Anschluss (MS-BUS) für Handprogrammiergerät und Erweiterungsmodule
- Anschluss für Battery-Backup (back-up 100 integrierbar)
- Ausgang 24 V DC, max. 50 mA
Besondere Produktvorteile:
- Flexible Montage: Der Antriebskopf lässt sich um 90° nach links oder rechts drehen, dadurch ist er flexibel für jede Einbausituation verwendbar. Außerdem lässt sich die Antriebsbeleuchtung gezielt zur individuellen Ausleuchtung nutzen
- Patentierte Kraftbegrenzung: Der Antrieb reagiert sensibel auf Hindernisse, stoppt sofort, reversiert und schützt so zuverlässig Personen und Gegenstände
- Doppelte Einbruchhemmung: Die elektronisch überwachte Aufschubsicherung verhindert das unbefugte Öffnen des Tores. Die Selbsthemmung des Getriebes bietet einen zusätzlichen mechanischen Schutz
- Notentriegelung: Bei einem Stromausfall lässt sich das Tor von innen entriegeln. Eine zusätzliche Entriegelung von außen ist notwendig, wenn die Garage keinen zweiten Eingang besitzt
- Lichtschranken: Die berührungslose Überwachung des Torbereichs bietet eine zusätzliche Sicherheit für die ganze Familie
- Die patentierte blue-line Technologie sorgt für einen geringen Standby-Verbrauch unter 1W
- Doppel-LED-Beleuchtung sorgt für mehr Ausleuchtung als bei konventionellen Torantrieben
- 2 Funk- Handsender im Lieferumfang enthalten
Lieferumfang:
- Motor-Aggregat Impulse Premium
- wahlweise K-/ M-/ L-Schiene oder ohne Schiene
- 2 x Handsender Impulse mit 868 MHz bi-linked
- Universal-Einbauset für Schwing- und Sektionaltore
- Montagezubehör und Befestigungsmaterial
- Netzkabel mit Eurostecker, 1.500 mm
- Montageanleitung
Datenblatt Impulse Premium:
Technische Daten | Impulse Premium | |
Nennspannung | V | 230 |
Nennfrequenz | Hz | 50/60 |
Stromaufnahme | A | 1,1 |
Leistungsaufnahme Betrieb | kW | ca. 0,25 |
Leistungsaufnahme Stand-by | W | ca. 0,6 |
Einschaltdauer | min | KB 5 |
Steuerspannung | V DC | 24 |
Schutzart Motor-Aggregat | IP | 20 |
Max. Zug- und Druckkraft | N | 1100 |
Max. Laufgeschwindigkeit | mm/s | 180 |
Öffnungszeit, torspezifisch | Sek. | ca. 12,0 |
Torzyklen | pro Tag | max. 60 |
Gewicht (Motoraggregat) | g | 4865 |
Temperaturbereich | °C | -20°C bis +60°C |
Torbreite (max. m) | ||
a) einwandige Sektionaltore | m | 6 |
b) doppelwandige Sektionaltore | m | 6 |
c) Schwingtore | m | 6 |
d) Kipp- und Canopytore bis 2,25 m Torhöhe | m | 6 |
Torgewicht (max. kg) | kg | 220 |
Welche Schiene passt zu Ihrem Tor?
K-Schiene | M-Schiene | L-Schiene | |
Schwingtore max. Höhe | 2500 mm | 2750 mm | 3500 mm |
Sektionaltore mit N-Beschlag (Feder vorne oben) max. Höhe | 2250 mm | 2500 mm | 3250 mm |
Sektionaltore mit L-Beschlag (Feder hinten oben) oder Z-Beschlag (Feder seitlich) max. Höhe | 2125 mm | 2375 mm | 3125 mm |
Gesamtlänge; Bewegungshub | 3080 mm; 2475 mm | 3330 mm; 2725 mm | 4090 mm; 3485 mm |
ACHTUNG! Die neuen bi-linked Antriebe funktionieren ausschließlich mit ZAPF bi-linked Funksendern!
