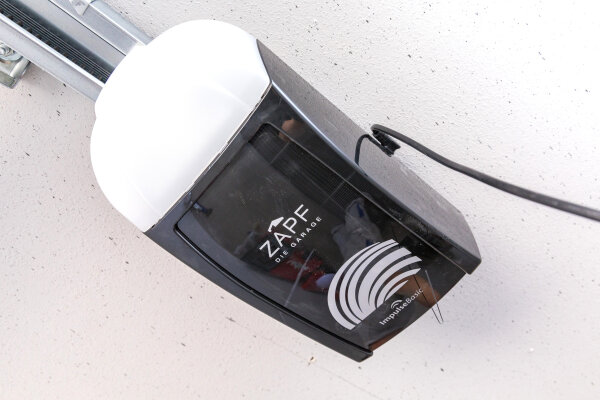

Impulse Basic Garagentorantrieb von ZAPF- als Komplett-Set mit K- / M-/ L-Schiene oder ohne Schiene
Der ZAPF Impulse Basic bi-linked ist ein hochwertiger und solider Antrieb. Er eignet sich für mittelgroße Schwing- Kipp- und Sektionaltore im privaten Bereich. Die Zug- und Druckkraft des Garagentoröffners beträgt 550 N und überzeugt durch gewohnte ZAPF Qualität "Made in Germany". Der Torantrieb kann als Antriebskopf zum austauschen eines alten Motors oder als einbaufertiges Komplett-Set inkl. Antriebschiene bestellt werden.
Dank der neuen bi-linked Technologie überzeugt der Garagentoröffner nicht nur durch eine Funk-Fernbedienung in edlem Design, sondern zeichnet sich auch durch seine absolut sichere bidirektionale Funk-Verschlüsselung aus. Das bi-linked System ermöglicht Ihnen die Abfrage des Torstatus per Handsender. Zusätzlich erhält der Benutzer dank einer zweifarbigen LED-Anzeige am Sender die Rückmeldung ob sich das Garagentor gerade in Auf- oder Zu-Richtung bewegt.
5 Jahre Herstellergarantie (siehe Garantiebedingungen)
Merkmale:
- Strom-Spar-Schaltung
- Referenzpunkt-Technik
- Elektronische Endabschaltung
- Soft-Start/ Soft-Stop
- Aufschubsicherung
- Blockierschutz
- Laufzeitbegrenzung
- Entriegelung innen
- Anschluss Taster, Lichtschranke, Haltkreis
- Anschluss für Erweiterungsmodule, nicht EM 131
- Anschluss für Battery backup
- Abschlussautomatik AUF und ZU getrennt programmierbar
- Torlaufgeschwindigkeit programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Anschluss potentialfreie Endtastermeldung
- Fehlersignalisierung
- Reset-Funktionen
Lieferumfang:
- Motor- Agregat Impulse Basic mit bi-linked Technologie 868 MHz
- 1x Handsender Impulse mit 868 MHz bi-linked
- Montagematerial
- Montageanleitung
- wahlweise mit K-/ M-/ L-Schiene oder ohne Schiene
Datenblatt Impulse Basic:
Technische Daten | Impulse Basic | |
Nennspannung | V | 230/260 |
Nennfrequenz | Hz | 50/60 |
Stromaufnahme | A | 1,1 |
Leistungsaufnahme Betrieb | kW | 0,25 |
Leistungsaufnahme Stand-by | W | ca. 4 |
Steuerspannung | V DC | 24 |
Schutzart Motor-Aggregat | IP | 20 |
Max. Zug- und Druckkraft | N | 550 |
Max. Laufgeschwindigkeit | mm/s | 160 |
Öffnungszeit, torspezifisch | s | ca.14 |
Gewicht | g | 3235 |
Schalldruckpegel | dB(A) | <70 |
Temperaturbereich | °C | -20°C bis +60°C |
Welche Schiene passt zu Ihrem Tor?
K-Schiene | M-Schiene | L-Schiene | |
Schwingtore max. Höhe | 2500 mm | 2750 mm | 3500 mm |
Sektionaltore mit N-Beschlag (Feder vorne oben) max. Höhe | 2250 mm | 2500 mm | 3250 mm |
Sektionaltore mit L-Beschlag (Feder hinten oben) oder Z-Beschlag (Feder seitlich) max. Höhe | 2125 mm | 2375 mm | 3125 mm |
Gesamtlänge; Bewegungshub | 3080 mm; 2475 mm | 3330 mm; 2725 mm | 4090 mm; 3485 mm |
ACHTUNG! Die neuen bi-linked Antriebe funktionieren ausschließlich mit ZAPF bi-linked Funksendern!
